SMT Makine 3D Lehimleme Yapıştırması Denetimi (SPI) TR7007Q Plus hassas sonuçlar için

Menşe yeri Çin
Marka adı TRI
Sertifika CE,ISO
Model numarası TR7007Q Plus
Min sipariş miktarı 1
Fiyat Anlaşılabilir
Ambalaj bilgileri Standart ambalaj
Teslim süresi 1-2 gün
Ödeme koşulları Akreditif, D/A, D/P
Yetenek temini Uzun zaman

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

whatsapp:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Durum Yeni kullanılmış Hız Yüksek hız
Kalite Harika. Bölüm Numarası TR7007Q Plus
stok hisse senetleri ile Kesinlik Yüksek hassasiyet
Vurgulamak

3D SPI SMT Makinesi

,

3 boyutlu lehimli pasta inceleme SMT makinesi

,

TR7007Q Plus SMT Makinesi

Mesaj bırakın
Ürün Açıklaması

SMT Makine 3D Lehimleme Yapıştırması Denetimi (SPI) TR7007Q Plus.

Spesifikasyon:

Optik Sistem
Görüntüleme Yöntemi Dur ve Git Görüntüleme
Kamera. 4 Mpix veya 12 Mpix (Fabrika ayarları)
Görüntüleme çözünürlüğü 5.5 μm, 6 μm, 10 μm, 15 μm (Fabrika ayarları)
Işıklandırma Geliştirilmiş 2D Işıklar (RGB+W)
3 boyutlu teknoloji Dört yönlü Dijital Kenarlık Deseni
Görme Alanı 4 MP kamera bağlantısı-
@ 10 μm: 20.3x20.3 mm
@ 15 μm: 30.5x30.5 mm

12 MP kamera bağlantısı...
@ 5,5 μm: 22,5x16,5 mm
@ 10 μm: 40.6x30.7 mm
@ 15 μm: 61x46 mm

12 MP CoaXPress-
@ 6 μm: 24.3x18.4 mm
@ 10 μm: 40.6x30.7 mm
@ 15 μm: 61x46 mm
Denetim Performansı
Görüntüleme Hızı 4 MP Kamera Bağlantısı: 3 FOV/s'ye kadar
12 MP Kamera Bağlantısı: 1.8 FOV/s'ye kadar
12 MP CoaXPress: 2,6 FOV/s'ye kadar
Yükseklik çözünürlüğü @10 μm/15 μm: 0,45 μm
@5,5 μm/6 μm: 0,22 μm
Max. Lehim yüksekliği @10 μm/15 μm: 420 μm/750 μm
@5,5 μm/6 μm: 210 μm/310 μm

* Kalibrasyon Hedefi
Hareket Tablosu ve Kontrol
X Eksen Kontrolü Top vida + EtherCAT hareket kontrolörü
Y Eksen Kontrolü Top vida + EtherCAT hareket kontrolörü
Z Eksen Kontrolü Top vida + EtherCAT hareket kontrolörü
X-Y Eksen çözünürlüğü 0.5 μm
Z Eksen çözünürlüğü 1 μm
Yönetim Kurulu
En fazla PCB boyutu TR7007Q Plus: @ 5,5 μm, 6 μm - 400 x 330 mm, @ 10 & 15 μm - 510 x 460 mm
TR7007Q Artı DL:@10 μm, 15 μm - 510x310 mm x 2 şerit, 510x590 mm x 1 şerit
TR7007LQ Plus: @6 μm, 10 μm, 15 μm - 765 x 610 mm
PCB kalınlığı 0.6 - 5 mm
PCB ağırlığı 3 kg. İsteğe bağlı: 5 kg.
Üst boşluk @5,5 μm, 6 μm: 25 mm; @10 μm, 15 μm: 50 mm
Alt boşluk 40 mm
Kenar boşluğu 3 mm
Taşıyıcı yüksekliği 880 920 mm

* SMEMA uyumlu
Denetim İşleri
Kusurlar Yetersiz pasta
Aşırı Pasta
Şekil Deformasyonu
Eksik Yapıştırma ve Köprü
Ölçüm Yükseklik
Bölge
Hacim
Değerlendirme
Boyutları
WxDxH TR7007Q Plus: 1000 x 1400 x 1650 mm
TR7007Q Artı DL: 1000 x 1500 x 1650 mm
TR7007LQ Plus: 1365 x 1720 x 1710 mm

Not: sinyal kulesini içermeyen, sinyal kulesinin yüksekliği 515 mm
Ağırlık TR7007Q Plus: 775 kg
TR7007Q Artı DL: 825 kg
TR7007LQ Plus: 982 kg



Diğer makine:

TR7007D Plus
TR7007M SII Plus
TR7700 SII
TR7007 SII
TR7007Q SII
TR7007 SIII
TR7007Q Plus
TR7700QH SII
TR7500QE Plus
TR7700QB SII
TR7700 SIII Ultra
TR7700QC SII
TR7700 SIII DT

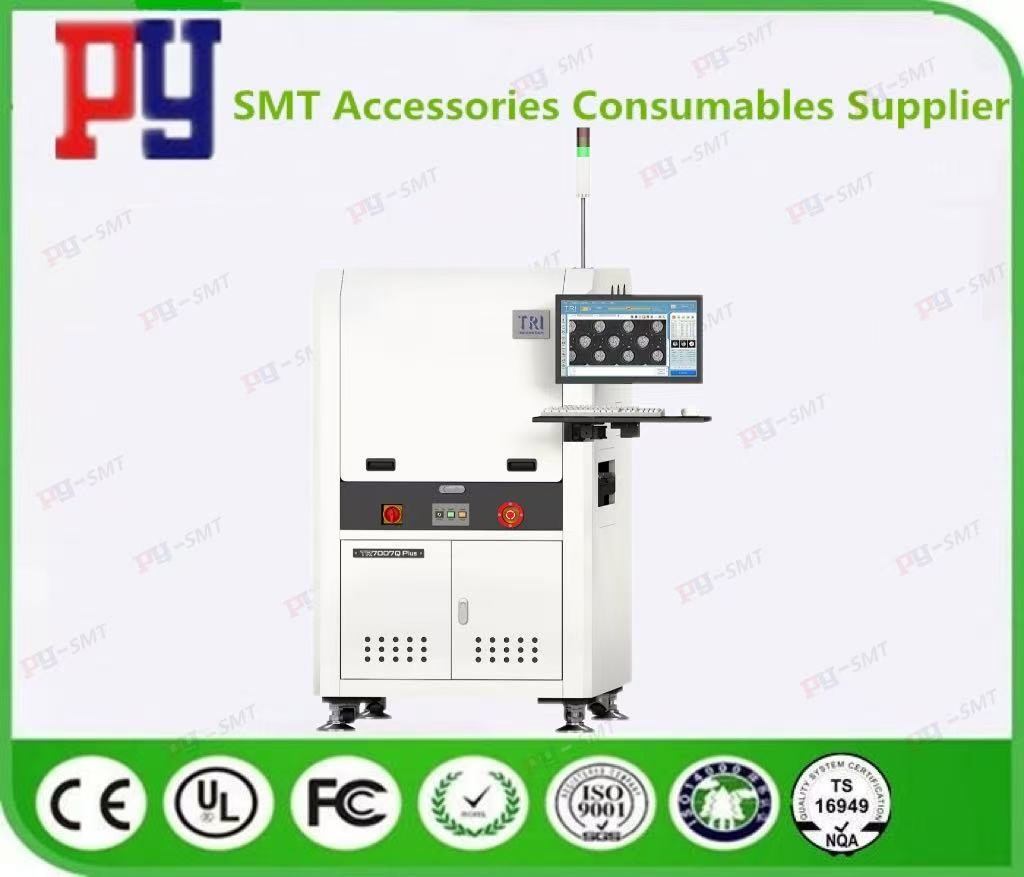

TR7007Q Artı resim:

SMT Makine 3D Lehimleme Yapıştırması Denetimi (SPI) TR7007Q Plus hassas sonuçlar için 0
