Kurşunsuz SMT Reflow Fırın Ekipmanları Termal Profil KIC K2 Akıllı Profil Oluşturucu

SMT Reflow Fırın Ekipmanları Termal Profil KIC K2 Akıllı Profil Oluşturucu

Yeniden akış fırın termal profillerini mobil cihazlarda kolayca görüntüleyin ve paylaşın

Yeni Nesil Orta Menzilli Profil Ayarlayıcı

Yeni nesil profil ayarlayıcı, KIC'nin eski teknoloji profil kullanıcılarının sonuncusunun yerini alıyor

Orta sınıf pazar için rekabetçi fiyat

Kompakt ve Sağlam Donanım

K² genellikle kurşunsuz üretimde bulunan sıkı ısıtmalı odalara sığar

7 TC birim boyutları:

206 x 60 x 17 (mm)

Kalkan: 302 x 75 x 23 (mm)

9 TC birim boyutları

206 x 75 x 17 (mm)

Kalkan: 312 x 90 x 23 (mm)

Zorlu üretim ortamlarına dayanacak şekilde tasarlanmış dayanıklı donanım

Arıza Güvenli Çalışma

Sıcaklık belirli bir 'başlatma' tetikleyicisinin altında olduğunda otomatik başlatma, K²'yi koruma ve tutarlı başlangıç ​​noktaları ve tekrarlanabilir profiller sağlama

Doğru ölçümler için tasarlanmış donanım

Mühendis, kalite ve verimlilikle ilgili parametreleri ayarlar:

PWI seviyesi

Minimum / maksimum izin verilen konveyör hızı

Maksimum pik sıcaklığı vb.

Reflow fırın termal profiline ihtiyaç duyan reflow fırın operatörleri, teknisyenleri ve mühendisleri tarafından kullanım için

Reflow Fırın Kurulum Yazılımı

KIC's optimization software does a complete search for all possible combinations of oven zone temperatures and conveyor speeds. KIC'nin optimizasyon yazılımı, fırın bölgesi sıcaklıkları ve konveyör hızlarının tüm olası kombinasyonları için eksiksiz bir arama yapar. It selects the very best oven setup for each new product within seconds Saniyeler içinde her yeni ürün için en iyi fırın kurulumunu seçer

Kullanıcı tarafından seçilebilir kurulum ölçütleri, profili aşağıdakilere göre konumlandırmaya odaklanır:

işlem penceresinin merkezi

maksimum konveyör hızı

minimum fırın elektrik kullanımı

Anlık ve Objektif Profil Analizi

KIC'nin ünlü Proses Penceresi Endeksi (PWI), profilin yerleşik proses penceresine nasıl uyduğunu tek bir numarayla açıklar:

100'ün üzerindeki PWI = spesifikasyon dışında profil

100'de PWI = spesifikasyon sınırındaki profil

100'ün altındaki PWI = spesifikasyondaki profil

0'da PWI = işlem penceresinin tam merkezi

Anında profil analizi

Objektif ve personelden bağımsız profil analizi

Dış profil verileri görünür hale getirildi

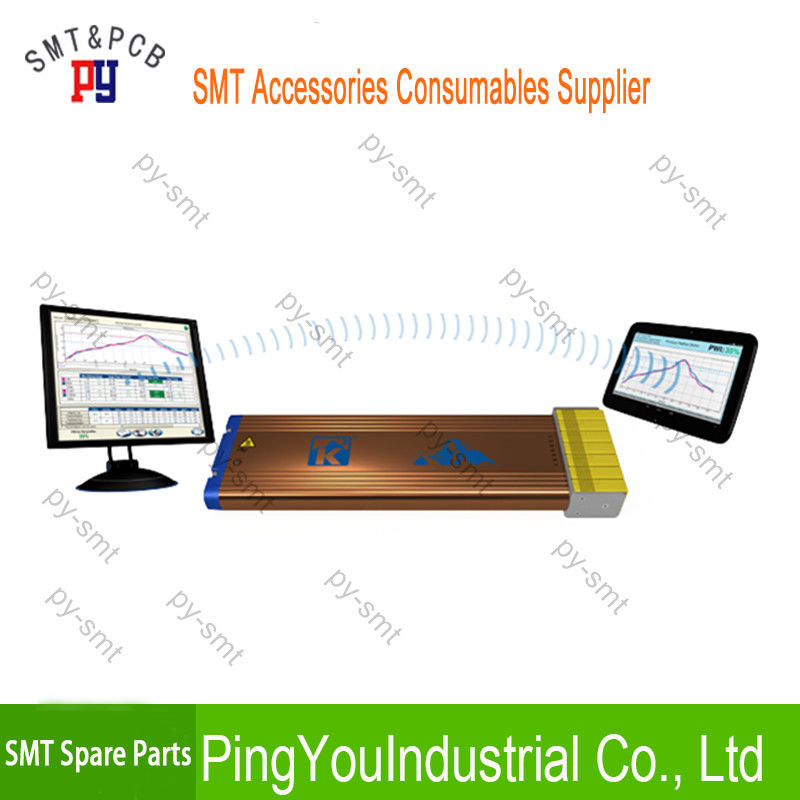

PC veya Mobil Cihazdan K² Profil Verilerine Erişme

Profil verileri iki şekilde görüntülenebilir:

Fırın PC'sinde veya profil PC'sinde

Yetkili bir Android mobil cihazında

Seçilen profil verileri için uygun paylaşım işlevi

Datalogger Modeli: veriler çalıştırıldıktan sonra bir USB kablosu ile bilgisayara indirilir

KIC Mobil Profil Görüntüleyici WiFi
ve Bluetooth uyumlu.

Note: The KIC software may interface directly with some oven controllers, eliminating the need for manual setpoint data entry. Not: KIC yazılımı, manuel ayar noktası veri girişi ihtiyacını ortadan kaldırarak bazı fırın denetleyicileriyle doğrudan arabirim oluşturabilir. Please consult your oven supplier for availability. Lütfen stok durumu için fırın tedarikçinize danışın. The KIC software is dongle protected. KIC yazılımı donanım korumalıdır.

Tek Sayıya Azaltılmış Profil Oluşturma

The PWI measures the profile's fit to the process window in a mathematical and objective manner by using a single number. PWI, profilin işlem penceresine uyumunu tek bir sayı kullanarak matematiksel ve objektif bir şekilde ölçer. This aids in optimizing the process by comparing and ranking alternative profiles in terms of their fit to the available process window. Bu, alternatif profilleri mevcut işlem penceresine uygunluk açısından karşılaştırarak ve sıralayarak işlemi optimize etmeye yardımcı olur. The lower the PWI, the more efficient and stable the process! PWI ne kadar düşük olursa, süreç o kadar verimli ve kararlı olur! (See the PWI data sheet for a detailed explanation) (Ayrıntılı bir açıklama için PWI veri sayfasına bakın)

Belirtilen sıcaklıkta dakika cinsinden maksimum dayanıklılık

K² Set İçeriği

• Profil Ayarlayıcı
• Termal Kalkan
• Yazılım CD'si
• Yazılım Koruma Dongle'ı
• USB Kablosu (A Erkek / Mini-B)
• AAA Piller (6)
• Makas

• Termobuharlar
• Taşıma çantası
• Elektronik Kullanım Kılavuzu
• Elektronik Donanım Kılavuzu
• eldiven
• Başlangıç ​​Kılavuzu
• Kalibrasyon Sertifikası
