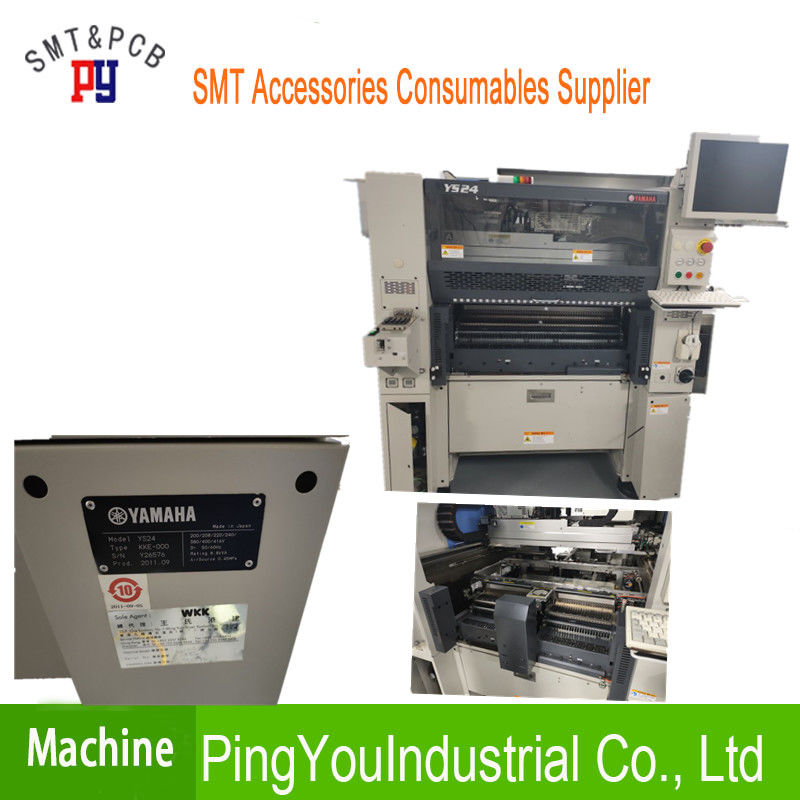

YS24 Kompakt Süper Yüksek Hızlı Modüler Makine, Smt Pcb Montaj Ekipmanları KKE-000

YS24 Kompakt Süper Yüksek Hızlı Modüler Makine KKE-000 Smt Pcb Montaj Ekipmanları

YS24 Kompakt Süper Yüksek Hızlı Modüler Makine KKE-000 Smt Pcb Montaj Ekipmanları

Yamaha YS24 Serisi Mounter, Yamaha YS24 ve

Yamaha YS24X modelleri,

Yamaha YS24 / YS24X, L700 × W460mm ultra büyük yüzeyleri destekler

Yamaha'nın eşsiz çift yerleştirme masası, çift raylı sistem.

340.000 CPH / metrekare birim alan başına YS24 üretimi.

72.000CPH (0,05 sn / CHIP)

Mükemmel montaj özelliği

Yeni geliştirilen "Çift Kademeli Konveyör" 34kCPH / ㎡

Alan verimliliği, dünyada birinci sınıf

L700 x W460mm Süper büyük PCB uygulanabilir

YAMAHA Çift Şeritli Sistem uygulanabilir

120 Maksimum besleme kapasitesi

0402 ila 32 x 32 mm

Uygulanabilir bileşenler

72.000CPH (0,05 sn / CHIP)

Mükemmel montaj özelliği

Yeni geliştirilen "Çift Kademeli Konveyör" 34kCPH / ㎡

Alan verimliliği, dünyada birinci sınıf

L700 x W460mm Süper büyük PCB uygulanabilir

YAMAHA Çift Şeritli Sistem uygulanabilir

120 Maksimum besleme kapasitesi

0402 ila 32 x 32 mm

Uygulanabilir bileşenler

Model YAMAHA YS24

Uygulanabilir PCB L50xW50mm - L700xW460mm'ye

Montaj hassasiyeti +/- 0,05 mm (+ 3), +/- 0,03 mm (3)

Hız 72.000CPH (0.05 sn./CHIP: Yamaha Motor tarafından belirlenen optimum koşullar)

Uygulanabilir bileşenler

0402 ila 32x32mm MAX (Yükseklik 6.5mm veya daha az)

Bileşen Tipleri

120 tip (Maks. / 8mm genişliğinde bant makarası dönüşümü)

Güç kaynağı

Üç fazlı AC 200/208/220/240/380/400/416 V +/-% 10

Hava besleme kaynağı

0.45MPa

Dış boyut

L1,254x W1,687x H1,445mm (Çıkıntılar hariç)

Ağırlık

Approx. Yaklaşık. 1,700kg 1,700kg

KLA-M5840-04 SERVO KURULU ASSY 1

2 KLA-M5840-15 SERVO KURULU ASSY 1

3 KLA-M5880-02 D.GÜÇ ÜNİTESİ ASSY 1

4 KLA-M11B0-01 ETİKET, KUMANDA 1

5 90K41-001390 ETİKET, UYARI 1

6 KLW-M4209-21 SİSTEM BİRİMİ ASSY 1

7 KLW-M4530-00 UÇAĞIN KURULUNDA UZAKTAN 1 YSM40R-4

KLW-M4530-10 UZAKTAN KURULU UZAKTAN 1 YSM40R-2

8 KLA-M441H-20 VİZYON KURULU ASSY 2

9 KLA-M4510-01 ANNE KURULU ASSY 2

10 KLA-M4250-01 ARKA PLAN KURULU ASSY 1

11 KLA-M4262-01 ETİKET, KUMANDA 1

12 97602-04308 VİDA, TAVA KAFA W / W 12

13 90116-12JA10 VİDA, TAVA KAFA W / W 2

14 90K41-001630 ETİKET, DİKKAT 1

15 KLA-M4255-10 FLAŞ DİSK 4G 1

90172-00J040 YIKAYICI, EXTL, DİŞLİ 1

2 91312-04008 CIVATA HEX, SOKET KAFASI 31

3 91312-06008 CIVATA HEX, SOKET KAFASI 36

4 92902-04200 YIKAYICI, DÜZ 2

5 KHJ-MK002-20 BESLEYİCİ-50 TABAK 2

6 KHJ-MK010-20 ÇERÇEVE, MAKARA STANDI 1 1

7 KHJ-MK011-20 KILAVUZU, BÖLÜM 2 1

8 KHJ-MK012-20 ÇERÇEVE, MAKARA STANDI 2 1

9 KHJ-MK013-20 ANA ÇERÇEVE 1 1

10 KHJ-MK014-20 ANA ÇERÇEVE 2 1

11 KHJ-MK015-20 ANA ÇERÇEVE 3 1

12 KHJ-MK016-20 ANA ÇERÇEVE 4 1

13 KHJ-MK017-20 ANA ÇERÇEVE 5 1

14 KHJ-MK018-20 ANA ÇERÇEVE 6 1

15 KHJ-MK019-20 ÇEKME 2

16 KHJ-MK020-20 BÖLÜM 2 12

17 KHY-M373C-10 ZİNCİR 1

18 KHY-M374C-00 TEKER 2

19 KHY-M3R16-00 BÖLÜM 12

20 KM0-M3741-00 CASTER 63 2

KHJ-MD201-00 BESLEME PLAKASI 1

2 KHJ-MD202-00 YAN TABAK, L 1

3 KHJ-MD203-00 YAN TABAK, R 1

4 KHJ-MD204-00 KELEPÇE PLAKASI 1

5 KHJ-MD205-00 BESLEME DURDURUCU 1

6 KHJ-MD206-00 KONNEKTÖR PLAKASI 1

7 KHJ-MD207-00 KAPAK ALTINDA 1

8 KHJ-MD208-00 ARKA KAPAK 1

9 KHJ-MD209-00 TABAN PLAKASI 1

10 KHJ-MD210-00 AYAK 4

11 KJJ-M371R-000 RAYLI KILAVUZ 16P 1

12 KHJ-MD212-00 BKT. 12 KHJ-MD212-00 BKT. SWITCH 1 ANAHTAR 1

13 KHJ-MD213-00 REEL HOLDER, FIX. 13 KHJ-MD213-00 MAKARALI TUTUCU, DÜZELTME. 1 1

14 KHJ-MD214-00 MAKARA TUTUCU, TAŞI 1

15 KHJ-MD110-00 ETİKET, SÜRME 1

16 KHJ-M4484-02 FDR. 16 KHJ-M4484-02 FDR. ST. ST. BOARD ASSY 1 YÖNETİM KURULU ASSY 1

17 KHJ-M4486-00 PITCH LED KURULU ASSY 1

18 KJ3-M6511-00 DEVRE KORUYUCU, 1 1

19 KHJ-M537A-00 GÜRÜLTÜ FİLTRESİ 1

20 KHJ-M6561-10 GÜÇ KAYNAĞI 1 1

21 KHJ-M661B-01 HNS, AC GİRİŞ 2 1

22 KHJ-M662A-00 HNS, CP DC24V 1

23 KHJ-M662B-00 HNS, LAMBA 1

24 KHJ-M662C-000 HNS, BRD.PWR 1

25 KHJ-M663C-00 HNS, YUKARI YUKARI 1

26 KHJ-M663D-00 HNS, PITCH AŞAĞI 1

27 KHJ-M663E-00 HNS, HAT SETİ 1

28 KHY-M66TE-00 HNS, F. CTRL-FDR. 28 KHY-M66TE-00 HNS, F. CTRL-FDR. 1 1

29 KJ3-M662A-00 HNS, AC IN 1 1 Yurtdışı parçalar

KJ3-M661A-00 HNS, AC IN 1 1 Domestis parçaları

30 KHJ-MD215-001 ETİKET, SERİ 1

31 KHA-M5184-11 SIZDIRMAZLIK, ETİKET 1

32 KHY-M6417-00 SEAL, CE 1

33 KHY-M372M-00 VİDA, STAD 2

34 90563-03J100 ARAÇ CIVATA 4

35 92902-03200 YIKAYICI DÜZ 4

36 98902-03004 VİDA BAĞLAMA KAFASI 4

37 98902-03005 VİDA Ciltleme Kafası 28

38 98902-04006 VİDA Ciltleme Kafası 10

39 98702-03006 VİDA DÜZ KAFA 8

40 91312-03006 BOLT HEX. 40 91312-03006 CİVATA HEX. SOCKET HEAD 3 M3X8 SOKET KAFASI 3 M3X8

41 91312-03008 BOLT HEX. 41 91312-03008 CİVATA HEX. SOCKET HEAD 4 M3X7 SOKET KAFASI 4 M3X7

42 90990-11J003 VİDA, TAVA KAFA W / W 16

43 $ NK-3N NAYLON KLİP 12

KLF-M3TD2-00 BLOK, ORTAK 1

2 KLF-M3TD6-00 DUCT,HNS. 2 KLF-M3TD6-00 KANAL, HNS. 1 1

3 KMB-M3TD7-00 COVER,HNS. 3 KMB-M3TD7-00 KAPAK, HNS. 1 1

4 KLF-M3TDD-00 BUSH 2

5 KLF-M3TDE-00 POLİ YIKAYICI 0.5 4

6 KLF-M3TDF-00 STAND, KONNEKTÖR 2

7 KLF-M3TDG-00 COVER,FES CONN. 7 KLF-M3TDG-00 KAPAK, FES CONN. 1 1

8 LC1-M91A1-00 YASTIK 2

9 $ TSH4-M5M ORTAK 4

10 KV8-M37S2-00 AIR SOCKET,2 ASSY. 10 KV8-M37S2-00 HAVA SOKETİ, 2 KOMP. 3 3

11 KLF-M37S2-00 AIR SOCKET,3 ASSY. 11 KLF-M37S2-00 HAVA SOKETİ, 3 KOMP. 1 1

12 $ NK-2N NAYLON KLIP 2

13 90990-41J151 YAKA 1 2

14 KLF-M3TB1-01 ÜST KAPAK 1,46 1 Reçine bant

15 KLF-M3TB5-00 ÜST KAPAK 2,46 1

16 91312-03014 CİVATA, HEX.SOCKET KAFA 4 M3X14

17 91312-04006 CİVATA KAFASI KAFASI 12 M4X6

18 91312-04025 CİVATA HEÇİ KAFASI 4 M4X20

19 91312-06016 CİVATA KAFASI KAFASI 4 M6X16

20 90990-32J005 CIVATA, FLANŞ 2

21 90112-2AJ008 CİVATA KAFASI KAFASI 4

22 97602-04308 VİDA, TAVA KAFA W / W 2

23 98902-03004 VİDA Ciltleme Kafası 3

24 92A08-03305 VİDA, SET 4

25 KLF-M3T75-00 KAL, RÖLE 1

26 91312-04008 CİVATA KAFASI KAFASI 2

27 KMB-M3TD8-00 BANT 1

KLF-M3T05-00 KESİCİ ,, ÜST 46 2

2 KLF-M3T06-01 TABAK, BAZ3 1

3 KLF-M3T07-A0 KESİCİ, ALT 46 1

4 KLF-M3T08-00 BAR 2

5 KLF-M3T09-00 TABAK, 4 46 1

6 KLF-M3T25-10 KALIN, DAMPER TUTUCU 1

7 KLF-M3T26-00 KAPAK, KESİCİ 46 1

8 KLF-M3T77-02 STAY,CUTTER HNS. 8 KLF-M3T77-02 KAL, KESICI HNS. 1 1

9 KLF-M3T0N-02 KAPAK, M 46 1

10 KHY-M3T24-10 DAMPER STOPPER 1

11 90K72-6L0130 LM RAY, 20 3

12 90K80-020L00 LM BLOK, HSR20-L 3

13 KHY-M3T23-00 DAMPER KALIN 2 M18

14 KHY-M3T22-01 ŞOK EMİCİ 2 M18

15 KLF-M3T15-01 KAL, YAN L 1

16 KLF-M3T15-11 KAL, YAN R 1

17 KLF-M3TB2-00 KAL, EĞİM L 1

18 KLF-M3TB2-10 KAL, EĞİM R 1

19 $ NK-2N NAYLON CLIP 4

20 91312-04008 CİVATA HEÇİ KAFASI 7 M4X8

21 91312-04010 CİVATA HEÇİ KAFASI 6 M4X10

22 91312-05010 CİVATA HEÇİ KAFASI 6 M5X10

23 91312-05012 CİVATA HEÇİ KAFASI 7 M5X12

24 91312-05014 CİVATA HEÇİ KAFASI 12 M5X14

25 91312-05018 CİVATA HEÇİ KAFASI 6 M5X18

26 91312-05025 CIVATA HEX. SOKET KAFASI 4 M5X25

27 91312-05030 CİVATA HEÇİ KAFASI 4 M5X30

28 91312-06014 CİVATA HEÇİ KAFASI 4 M6X14

29 91312-06018 CİVATA HEÇİ KAFASI 2 M6X18

30 91312-06020 CİVATA HEÇİ KAFASI 10 M6X20

31 91312-06030 CİVATA HEÇİ KAFASI 4 M6X30

32 97602-04308 VİDA, TAVA KAFA W / W 4
