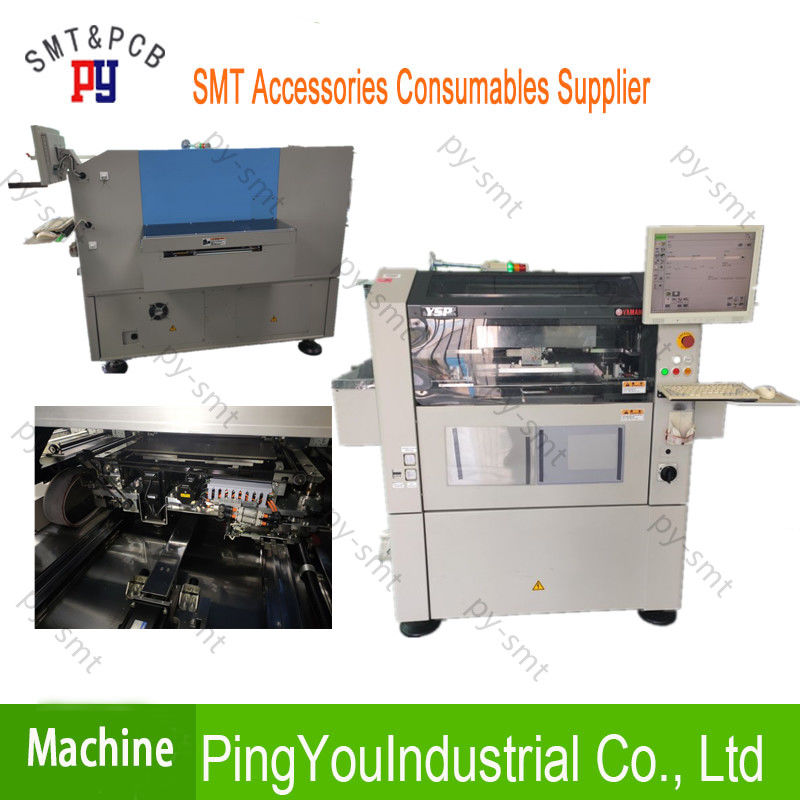

Paslanmaz Çelik SMT Montaj Ekipmanları YAMAHA YSP Lehim Pastası Ekran Yazıcısı

YAMAHA YSP Lehim Pastası Ekran Yazıcı Ile Kusursuz Hassasiyet nedeniyle Hakiki Kullanılan

YAMAHA YSP PCB Ekran Yazıcısı KHT-000

YAMAHA YSP Lehim Pastası Ekran Yazıcı Ile Kusursuz Hassasiyet nedeniyle Hakiki Kullanılan

YAMAHA'nın 45 ila 65 derece arasında otomatik olarak silecek açısını (1 derece aralıklı) ayarlayan orijinal 3S kafası sayesinde YAMAHA yüksek hızlı Ekran Yazıcı makinesi.

Yüksek Dereceli Yüksek Hassasiyet

Evrensel Üst Düzey Yazıcı

11 sn / devir * Line-incelik

Yüksek hızlı baskı kapasitesi

3σ: +/- 0.005mm

Konumlandırma tekrarlanabilirliği

PSC sistemi

(PSC: Baskı Denge Kontrolü)

3S kafa

(3S: Tek Çekçek Salıncak)

Yazdırma saldırısı açısı değişkeni

L600mm pringint alanı uygulanabilir

YAMAHA Çift Şeritli Sistem uygulanabilir

Yüksek hızlı baskı kapasitesi 9,5 sn / döngü

Islak baskı hassasiyeti: ± 25 μm (6σ)

Konumlandırma tekrarlama yeteneği doğruluğu: ± 12,5 μm (6σ)

L 750 x G 750 mm'ye kadar şablonlar

Baskı kafası bilgileri:

- 3S kafa (3S = Salıncak Tek Sıkacağı)

- Silecek hızı: 2 ila 200 mm / sn

- Silecek basma kuvveti: 5 ila 200 N +/- 2N (geri besleme kontrolü)

- Silecek değişken baskı saldırı açısı: 45 ila 65 derece

- Silecek bıçağı malzemesi: Metal veya Üretan

Seçenekler:

- 2D baskı kontrol kamerası

- PCB vakum sistemi

- UPS sistemi

- PSC sistemi (PSC: Baskı Kararlılığı Kontrolü)

- Sıcaklık kontrol ünitesi

- Lehim Pastası rulo ölçümü

- Yazılım: YAMAHA Factory Tools

Makine boyutu:

- normal konveyör ile: U 1.640 mm x G 1.640 mm x Y 1.400 mm

- çıkış uzatma konveyörü ile: U 1.973 mm x G 1.640 mm x Y 1.400 mm

Makine ağırlığı: 1.500 kg

YSP (Model: KHT-000)

Uygulanabilir PCB L510xW460mm - L50xW50mm

L600mm daha uzun alan L610mm daha uzun PCB taşımak için uygulanabilir

Baskı kafası 3S kafa (Swing Tek Silecek'ten sonra adlandırılır)

Yükleme sileceği için metal veya üretan silecek arasından seçim yapmak mümkündür

Baskı hassasiyeti Baskı hassasiyeti (3σ) +/- 0.025mm

Tekrarlanan hizalama hassasiyeti (3σ): +/- 0.005mm

Çevrim süresi 11,0 sn (optimum koşulumuzda normal yazdırma için)

Uygulanabilir şablon boyutu L750x W750 mm L736x W736 mm L750x W650 mm L650x W550 mm L600x W550 mm * 1 L550x W650 mm * 1

Maksimum PCB boyutu L510xW460 mm L510x W460 mm L510x W350 mm L330x W250 mm L330x W250 mm L330x W250 mm

Güç kaynağı 3 Fazlı AC 200/208/220/240/380/400/416 V +/- 10%

Hava besleme kaynağı 0.45MPa

Dış boyut L1,640mmxW1,640mmxH1,400mm (projeksiyon dahil değildir)

Weigh Approx. Yaklaşık tartın. 1,600kg 1,600kg

Bu boyuttaki şablonların sabitleme adaptörünün eklenmesi ve temizleme memesinin değiştirilmesi gerekir.

Özellikler ve görünüm önceden haber verilmeksizin değiştirilebilir.

KM1-M7163-20X A010E1-37W VALF
KM1-M7163-21X A010E1-54W VALF
KM1-M7163-30X A010E1-44W VALF
KGA-M7111-H0X A041E1-48W 88X VALF
KM5-M7174-11X AME05-E2-PSL-13W VALF
KV7-M7111-B0X A041E1-11-48W VALF
KM1-M7162-20X A010E1-35W VALF
KV8-M7162-20X A010E1-55W VALF
KV8-M7162-10X A040-4E1-56W VALF
KV8-M71YA-00X A010E1-56W (48W) VANA
KM1-M7162-11X A040-4E1-54W VALF
KU0-M3410-41X A010E1-32W VALF
KGA-M37P1-00X G010HE1-5W VALF
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
KH2-M7101-00X A040-4E1-3W YTF Kafa
KGA-M7111-G0X A010E1-59W VALF Üfleme valfi
KV8-M7535-01X VALF
KGB-M7163-A0X 37W + 44W + 13W VALF
KV8-M7163-A0X 37W + 44W + 13W VALF
KGA-M7111-A0X KGA-M7111-A03 EJEKTÖR
KV7-M7110-00X / KV7-M7110-10X (Sol / Sağ VANA ASSY)
KGA-M7110-00X / KGA-M7110-10X (Sol / Sağ VANA ASSY)
KGA-M7111-G0X A010E1-59W YV88X, YV88XG VALF
KGA-M7111-H0X A041E1-48W YV88X, YV88XG VALF
KM0-M7182-BOX AME07-E2-PSL-12W YV88X, YV88XG VALF
KM5-M7174-11X AME05-E2-PSL-10W EJEKTÖR
KM1-M7163-20X A010E1-37W / 54W / 37W VALF
KM1-M7163-30X A010E1-44W 44W VALF
KM5-M7174-11X AME05-E2-PSL-13W VALF
A040-4E1-56W VALF (U / D İÇİN) / KV8-M7162-11X
A040-4E1-54W VALF (U / D İÇİN) / KM1-M7162-10X
A010E1-35W / 55W VALF KM1-M7162-20X / KV8-M7162-20X
AME05-E2-34W EJEKTÖR 21W
KHY-M7152-00 EJEKTÖR
KHY-M7152-01 EJEKTÖR
KHY-M7153-00 VALF
KHY-M7153-01 KOGANEI JA10AA-21W VALF 0.2-0.5MpaYS24
KHY-M7153-00 KOGANEI JA10AA-21W VALF 0.2-0.5MpaYS24
KHY-M7154-01X / KHY-M7154-00 / KHY-M7154-01 YS12 VANA BİTİ
5322 360 10207 A010E1-37W KM1-M7163-20X VALF
KV6-M7171-10X VANA ASSY
KGS-M7171-A0X EJEKTÖR AME05-E2-PSL-32W YG100
KM0-M7182-B0X EJEKTÖR
9498396 01089 EJEKTÖR AME05-E2-PSL-32W YG100
KGS-M7171-AOX EJEKTÖR
KGK-M9267-01X YG100 KILAVUZU
KKD-M7151-00 VALF
KHY-M7155-01 FİLTRE KAPAĞI
KHY-M7155-00X FİLTRE KAPAĞI
KHY-M7152-00 VALF KOGANEI AME05-E2-34W VAKUM EJEKTÖRÜ
KHY-M7154-00 BIT 1
KHY-M7154-01 BIT 1
KHY-M7155-00 FİLTRE KAPAĞI 1
9965000 03808 55W VALF
KGB-M7163-AOX KGB-M7163-KUTU EJETÖRÜ YV100XG
KHY-M7151-00 KHY-M7151-01 EJEKTÖR
KHY-M7151-011 EJEKTÖR, REÇİNE YG12
KJJ-M717B-002 JA10AA-22W VALF
KHY-M7156-00 BİT KAPAĞI YS
KHY-M7153-003 JA10AA-21W VALF
KHY-M7154-00 BIT
KHY-M7156-00 BİT KAPAĞI
KHW-M9129-00 KEMER 1, KONVEYÖR
KV8-M8883-A0X
KKE-M9127-00 KEMER 1, KONVEYÖR
KKE-M919R-00 KEMER, KONVEYÖR
KKE-M917H-00 KEMER, KONVEYÖR 1250MM
KKE-M917H-50 KEMER, KONVEYÖR 1540MM
YS12 VALF BİTİ KHY-M7154-01X
5322 360 10208 TOPAZ YUKARI / AŞAĞI VANA
5322281 20198 VALF A040-4E1
KHY-M7156-00 KHY-M7156-01 BİT KAPAĞI YG12
KGS-M37P1-00X YAMAHA YG88R Valf, şaft üfleme
9498396 01199 Valf, şaft üflemesi
KGR-M7111-F0X EJEKTÖR YG88 VAKUM EJEKTÖR
KV7-M7111-B0X 48W VAKUM EJEKTÖRÜ
KM5-M7174-G0 FİLTRE KAPAĞI
5322 462 11024 FİLTRE KAPAĞI, PLASTİK
KGB-M7163-00X EJEKTÖR
KGB-M7163-00X YAMAHA EJEKTÖR
KM8-M7163-02X YAMAHA YV100X MİKRO EJEKTÖR ÜNİTESİ
KV8-M7163-01X EJEKTÖR ÜNİTESİ YV100X
9498396 02932 MC-1 VALF KOGANEI JA10AA-22W
KJJ-M717B-00X MC-1 VANA KOGANEI JA10AA-22W
KV8-M7162-00X SOLENOİD VALF YV100XG
KM5-M7174-C1X EJEKTÖR TABANI
KGT-M7163-00X KV8-M7163-A0X 37W + 44W + 13W VALF
KM5-M7174-00X VAKUM EJEKTÖRÜ
5322 360 10327 Montaj Valfı
5322 360 10469 Montaj Valfı
KGA-M37P1-00X Montaj Valfı
K87-M2140-00X
