1. katman sayısı: 4 katmanlar

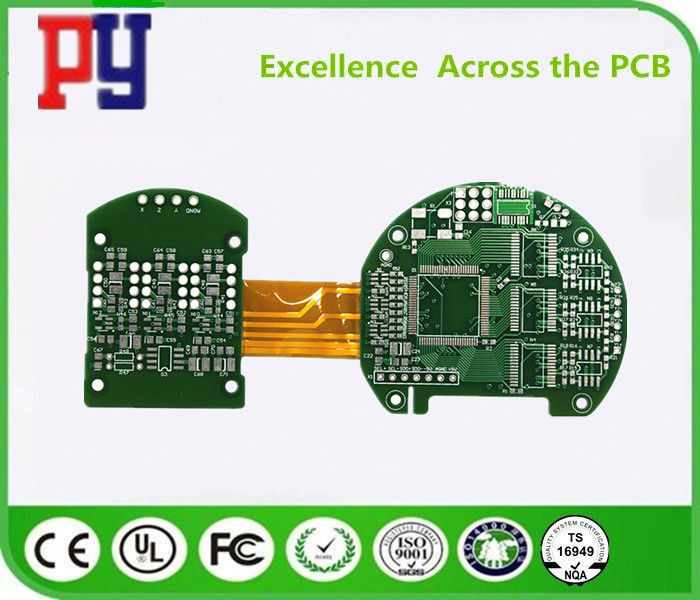

3. çok katmanlı sert-esnek pcb
4. yüzey: NiAu
5. yeşil lehim maskesi
6. beyaz serigrafi
Uygulamalar:
Haberleşme
Geleneksel telekomünikasyon ekipmanları, FTTP, VOIP, multimedya hizmetleri, veri ağı ve BT altyapı ürünleri, kablosuz altyapı ürünleri, güç amplifikatörleri, ayırıcılar ve birleştiriciler, yüksek güç transistörleri vb.
Bilgisayar Çevre Birimleri
İleri teknoloji yazıcılar, kablolu modem, kablosuz yönlendiriciler, IP telefonlar, tüketici ve ofis ürünleri, bankacılık sistemi vb.
Tüketici
Bilgisayarlar, televizyonlar, kameralar, dijital video kayıt cihazları (DVR), el tipi ürünler, LED vb.
Otomotiv
Yolcu güvenlik sistemleri, motor kontrol sistemleri, hava yastıkları, çekiş kontrol ürünleri vb.
İleri Teknoloji Bilgi İşlem ve Depolama
Yüksek performanslı bilgisayar ve sunucu, ana bilgisayar sistemi ve depolama ekipmanları, bellek vb.
sanayi
Güç kaynağı, ana kontrol paneli, monitör, CCTV ürünleri, otomotiv kontrol ekipmanları, sanayi robot, erişim kontrol ürünleri vb
Tıbbi
Manyetik rezonans görüntüleme (MRI), bilgisayarlı tomografi (BT), acil durum yanıt defibrilasyon üniteleri, hasta izleme, implante edilebilir cihazlar, robotik cerrahi sistemler, biyometri ve teşhis cihazları vb.
Askeri
Uydu, radar, uçak, kontrol ünitesi, haberleşme teçhizatı .etc.
Test ve Ölçüm
Güç sayaçları, elektrik test cihazı, termal test cihazı, ışık test cihazı, ağ test cihazı, gaz ve yağ test cihazı, kızılötesi ürünler, yarı iletken test cihazları, DUT ve prob kartları, gofret muayene sistemleri vb.
Kabiliyet
| | Yüksek hassasiyetli prototip | PCB toplu üretim |
| Maksimum Katmanlar | 1-28 katman | 1-14 katman |
| MIN Çizgi genişliği (mil) | 3mil | 4mil |
| MIN Satır alanı (mil) | 3mil | 4mil |
| Min via (mekanik delme) | Levha kalınlığı≤1.2mm | 0.15mm | 0.2mm |
| Levha kalınlığı≤2.5mm | 0.2mm | 0.3mm |
| Kart kalınlığı ＞ 2.5mm | En Boy Oranı ≤13: 1 | En Boy Oranı ≤13: 1 |
| En Boy Oranı | En Boy Oranı ≤13: 1 | En Boy Oranı ≤13: 1 |
| Tahta kalınlığı | MAX | 8mm | 7mm |
| MİN | 2 katman: 0.2mm; 4 katman: 0.35mm; 6 katman: 0.55mm; 8 katman: 0.7mm; 10 katman: 0.9mm | 2 katman: 0.2mm; 4 katman: 0.4mm; 6 katman: 0.6mm; 8 katmanlar: 0.8mm |
| MAX Pano boyutu | 610 * 1200 | 610 * 1200 |
| Maksimum bakır kalınlığı | 0.5-6oz | 0.5-6oz |
Daldırma Altın /
Altın Kaplama Kalınlığı | Daldırma Altın: Au, 1—8u ”
Altın parmak: Au, 1—150u ”
Altın Kaplama: Au, 1—150u ”
Nikel Kaplama: 50—500u ” | |
| Delik bakır kalınlığı | 25um 1mil | 25um 1mil |
| Hoşgörü | Tahta kalınlığı | Levha kalınlığı≤1.0mm: +/- 0.1mm
1.0mm <Levha kalınlığı≤2.0mm: +/-% 10
Levha kalınlığı> 2.0mm: +/-% 8 | Levha kalınlığı≤1.0mm: +/- 0.1mm
1.0mm <Levha kalınlığı≤2.0mm: +/-% 10
Levha kalınlığı> 2.0mm: +/-% 8 |
| Anahat Toleransı | ≤100mm: +/- 0.1mm
100 <≤300mm: +/- 0.15mm
> 300mm: +/- 0.2mm | ≤100mm: +/- 0.13mm
100 <≤300mm: +/- 0.15mm
> 300mm: +/- 0.2mm |
| İç direnç | ±% 10 | ±% 10 |
| MIN Lehim maskesi köprüsü | 0.08mm | 0,10 |
| Tıkanma Vias özelliği | 0.25mm - 0.60mm | 0.70mm - 1.00mm |
Avantajları
1. PCB fabrika doğrudan
2. Kapsamlı kalite kontrol sistemi
3. rekabetçi fiyat
4. 48hours Hızlı dönüş teslim süresi.
5. Sertifikalar (ISO / UL E354810 / RoHS)
6. ihracat hizmet 9 yıllık deneyim
7. MOQ / MOV yok.
8. Yüksek kalite. AOI (Otomatik Optik Muayene), QA / QC, uçan porbe, Etesting, vb.
