Ev > Ürünler > Sert Esnek PCB > Tıbbi Çift Taraflı Kalaylı Sert Esnek Baskılı Devre Kartları 4 Katmanlar ENIG Süreci

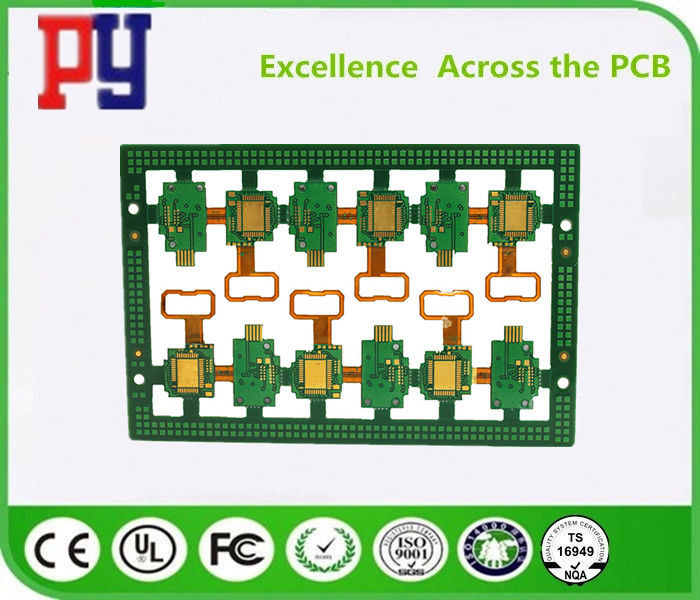

Tıbbi Çift Taraflı Kalaylı Sert Esnek Baskılı Devre Kartları 4 Katmanlar ENIG Süreci

Name: Tıbbi Çift Taraflı Kalaylı Sert Esnek Baskılı Devre Kartları 4 Katmanlar ENIG Süreci
Brand: Ping You Industrial Co.,Ltd
SKU: Özelleştirilebilir
Price: 7,499.50 USD
Availability: InStock

Ürün Ayrıntıları

Menşe yeri: Çin

Marka adı: PY

Sertifika: ISO CE

Model numarası: Özelleştirilebilir

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1 adet

Fiyat: Anlaşılabilir

Ambalaj bilgileri: ahşap kutu

Teslim süresi: 3-10 Gün

Ödeme koşulları: L/C, T/T, Paypal

Yetenek temini: 1000 adet/ay

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Rating & Yorumlar

Ürün Ayrıntıları

Vurgulamak:
                                                                                                                                                                                                                                                                                    sert esnek baskılı devre kartları, sert esnek devre kartları


PCB:	evrensel pcb kurulu / HDI devre kartları	Menşe yeri::	Çin
Adı::	FR4 devre	Dış::	Karton kutu
Ambalaj detayları::	İç: Vakumlu	Özel İşlem:	ENIG
kalınlığı aralığı:	1,0 mm	Kalite:	%100 testi
Garanti:	1 yıl	Garanti:	1 yıl

PCB:	evrensel pcb kurulu / HDI devre kartları
Menşe yeri::	Çin
Adı::	FR4 devre
Dış::	Karton kutu
Ambalaj detayları::	İç: Vakumlu
Özel İşlem:	ENIG
kalınlığı aralığı:	1,0 mm
Kalite:	%100 testi
Garanti:	1 yıl
Garanti:	1 yıl

Ürün Tanımı

Hızlı Detay:

1. katman sayısı: 4 katmanlar

2.1.6mm kalınlık, 1oz bakır

3. çok katmanlı sert-esnek pcb

4. yüzey: NiAu

5. yeşil lehim maskesi

6. beyaz serigrafi

Şartname:

Malzeme	FR4'de
Katman sayısı	4 katman
Tahta kalınlığı	1.6mm
Bakır kalınlığı	1 oz
Minimum delme boyutu	0.2mm
Minimum iz ve boşluk	0.2mm
Yüzey	Niau
Uygulamalar	Tıbbi
Özel Teknoloji	Esnek: katman 4
	bakır dolgulu yollar

Açıklama

1. profesyonel üreticisi pcb ve pcb montaj uzmanlaşmış tek- taraflı pcb, çift- taraflı pcb, çok katmanlı pcb, pcb düzeni ve tasarım ve pcb montaj

2. Malzeme Türü: FR4, halojen olmayan malzeme, Alüminyum Taban, Cooper Bankası, yüksek frekanslı malzeme, Kalın bakır folyo, 94-V0 (HB), PI Malzeme, YÜKSEK TG: SL S1000-2, ITEQ: IT180

3. Yüzey işleme: HAL, Daldırma Altın, Daldırma Kalay, Daldırma gümüş, Altın Parmak, OSP, HAL (Daldırma Altın, OSP, Daldırma gümüş, Daldırma Kalay) + Altın Parmak

Uygulama

Ürünler LED, telekomünikasyon, bilgisayar uygulaması, aydınlatma, oyun makinesi, endüstriyel kontrol, güç, otomobil ve üst düzey tüketici elektroniği, vb gibi Yüksek teknoloji endüstrilerinin geniş bir yelpazesine uygulanır. Pazarlama çalışmalarını ve çabalarını aralıksız kılarak, Amerika, Kanada, Avrupa bölgeleri, Afrika ve diğer Asya-Pasifik ülkelerine ürün ihracatı

Kabiliyet

		Yüksek hassasiyetli prototip	PCB toplu üretim
Maksimum Katmanlar		1-28 katman	1-14 katman
MIN Çizgi genişliği (mil)		3mil	4mil
MIN Satır alanı (mil)		3mil	4mil
Min via (mekanik delme)	Levha kalınlığı≤1.2mm	0.15mm	0.2mm
	Levha kalınlığı≤2.5mm	0.2mm	0.3mm
	Kart kalınlığı ＞ 2.5mm	En Boy Oranı ≤13: 1	En Boy Oranı ≤13: 1
En Boy Oranı		En Boy Oranı ≤13: 1	En Boy Oranı ≤13: 1
Tahta kalınlığı	MAX	8mm	7mm
Tahta kalınlığı	MİN	2 katman: 0.2mm; 4 katman: 0.35mm; 6 katman: 0.55mm; 8 katman: 0.7mm; 10 katman: 0.9mm	2 katman: 0.2mm; 4 katman: 0.4mm; 6 katman: 0.6mm; 8 katmanlar: 0.8mm
MAX Pano boyutu		610 * 1200	610 * 1200
Maksimum bakır kalınlığı		0.5-6oz	0.5-6oz
Daldırma Altın / Altın Kaplama Kalınlığı		Daldırma Altın: Au, 1—8u ” Altın parmak: Au, 1—150u ” Altın Kaplama: Au, 1—150u ” Nikel Kaplama: 50—500u ”
Delik bakır kalınlığı		25um 1mil	25um 1mil
Hoşgörü	Tahta kalınlığı	Levha kalınlığı≤1.0mm: +/- 0.1mm 1.0mm <Levha kalınlığı≤2.0mm: +/-% 10 Levha kalınlığı> 2.0mm: +/-% 8	Levha kalınlığı≤1.0mm: +/- 0.1mm 1.0mm <Levha kalınlığı≤2.0mm: +/-% 10 Levha kalınlığı> 2.0mm: +/-% 8
	Anahat Toleransı	≤100mm: +/- 0.1mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm	≤100mm: +/- 0.13mm 100 <≤300mm: +/- 0.15mm > 300mm: +/- 0.2mm
	İç direnç	±% 10	±% 10
MIN Lehim maskesi köprüsü		0.08mm	0,10
Tıkanma Vias özelliği		0.25mm - 0.60mm	0.70mm - 1.00mm

Avantajları

1. PCB fabrika doğrudan
2. Kapsamlı kalite kontrol sistemi
3. rekabetçi fiyat
4. 48hours Hızlı dönüş teslim süresi.
5. Sertifikalar (ISO / UL E354810 / RoHS)
6. ihracat hizmet 9 yıllık deneyim
7. MOQ / MOV yok.
8. Yüksek kalite. AOI (Otomatik Optik Muayene), QA / QC, uçan porbe, Etesting, vb.
