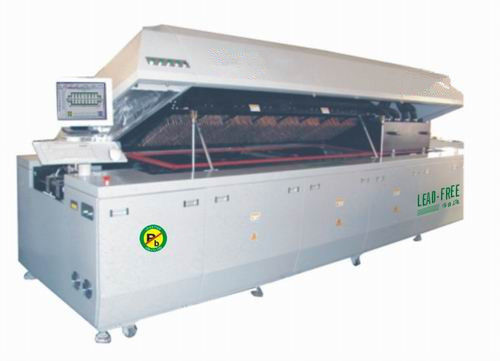

Otomatik SMT Montaj Ekipmanları 10 Bölge KURŞUN Serbest Azot Reflow Fırın

1. Lenovo PC, windows 7 işletim sistemi, Çince-İngilizce arayüz ekranı.

2. tüm üretim verileri otomatik olarak yedeklenir, hangi ISO9000 yönetimi için uygundur.

3. arıza Akıllı Teşhis, ekran alarmı ve listeleme.

KURŞUNSUZ kaynak işlemi için daha uygun olan% 4.15 ısı transfer verimliliği artırıldı.

5.Kılavuz ray özel ısıl işlemden geçiyor, şekilden çıkmak zor.

6. ana asılı takviye, deforme ve pcb sıkışmasını önleyebilir.

7. Siemens PLC kontrolü, daha dayanıklı ve kararlı.

8. en enerji tasarrufu reflow fırın

Ürün Özellikleri:

Makine, eşit sıcaklık ve yüksek ısı telafisi etkinliği ile ithal ısıtma panosunun ısıtma yöntemini benimser, özellikle BGA CSP bileşenlerinin satışı için uygundur.
Patent rüzgar çarkı tasarımı, rüzgar hızı rüzgar hızının frekans dönüşümü ile ayarlanmasını sağlayabilir.
Tüm sıcaklık bölgeleri, fırının sıcaklığını büyük ısı kapasitesi ile doğru hale getiren zorlayıcı didependent çevrimleri PID kontrolleri ve yukarı ve aşağı ısıtma tarzı uygular.
Isıtma hızlıdır, ısının normal sıcaklıktan çalışma sıcaklığına 30 dakikadan az sürmesi.
İthal edilmiş yüksek sıcaklıklı yüksek hızlı motorun gücü, yüksek kalitede, oluşturulan sıcak rüzgar titreşim ve gürültü olmadan kararlıdır.
Fırının üst kapağı elektrikli el kumandası, kasa ve güvenilirlik ile kaldırılır.
Adım daha az hız ayarını benimseyen zincir ve ağın faz paralel paralel konveyörü.
Palet, yüksek sertlik doğruluğu ve yoğunluğu otomatik zincir yağlayıcı dolum sistemine sahip özel alüminyum alaşımdan yapılmıştır.
Güç kapandıktan sonra PCB kartının normal çıkışını zarar görmeden sağlayan UPS güç koruma fonksiyonu.
Güçlü programlama yazılımının kontrol sistemi, PCB'nin çevrimiçi sıcaklığını tespit edebilir ve analiz edebilir, kaydedebilir ve
veri eğrileri.
PC'de MODBUS protokolü benimsenmiştir ve PLC iletişimi sistem durdurulmadan kararlı bir şekilde çalışır.
Fırının çalışma koşullarının otomatik olarak izlenmesi ve görüntülenmesi Fırının parametresi her an değiştirilebilir.
Özel lehim tasarımı, en iyi sıcaklık tasarrufu, aynı alanda en düşük güç tüketimi.
Su soğutmayı hızlı ve eşit bir şekilde sıkıştırın, hız frekans dönüşümü ile kontrol edilebilir, bu da sıcaklık geri tepmesine neden olmaz
lehimli nokta pürüzsüz ve parlak.
Azot akış ölçer, istediğiniz zaman azot akışını bilmenizi sağlar.
Oksijeni çabucak çıkarır ve yüksek saflıkta azotu kolayca sağlayabilen azotla şarj eder.
Azot sızıntısını önlemek için dikey azot sızıntı önleme teknolojisi.

Model W7720 W8820

W1020
Bölge yapısı

Parametrelerin ısıtma kısmı Top7 / Bottom7 Top8 / Bottom8 Top10 / Bottom10
Isıtma bölgesi uzunluğu 2625mm 3000mm 3750mm
Soğutma bölgesi sayısı Üst1 / Alt1
Parametrelerin taşıma kısmı
PCB Ray tipi 350mm örgü kemer tipi 420mm Maksimum Genişliği
Ray Ayar Aralığı 50-350mm
Konveyör Yönü L → R (R → L)
Sabitleme Ray Tipi Ön Ray Sabit (Seçenek: Arka Ray Sabit)
Konveyör Hız Mesh 880 ± 20mm, Zincir900 ± 20mm
Konveyör tipi Chaim + Mesh
Konveyör Hızı 200-2000mm / Min
Parametrelerin kontrol kısmı
Güç kaynağı 3 Faz 5 Wores (380V 50 / 60Hz)
Normal güç 33Kw 38Kw 46Kw
Başlangıç ​​gücü Yaklaşık 8Kw Yaklaşık 9,5Kw Yaklaşık 11Kw
Isınma Süresi 20MIN
Sıcaklık aralığı Oda Temper ature-350 ℃
Sıcaklık Kontrolü Tam bilgisayar (cihaz) PID kapalı döngü kontrolü, SSR sürücü
Sıcaklık Kontrolü LCD PC + PLC
Sıcaklık Kontrol Hassasiyeti ± 1 ℃
Sıcaklık Dağıtım Hatası PCB ± 1-2 ℃
Soğutma Yöntemi Standart: Cebri Hava Tipi (Opsiyon: Su Soğutucu)
Kart Düşen Alarm Kulesi Işığı: Sarı Isınma; Yeşil-Normal; Kırmızı-Anormal
Anormal Alarm Anormal Sıcaklık (Ekstra-yüksek / Ekstra-Düşük Sıcaklık)
Vücut parametreleri
Yaklaşık Ağırlık Yaklaşık 1440Kg Yaklaşık 1600Kg Yaklaşık 2000Kg
Boyutlar (mm) U × G × Y LL4650 × W1200 × H1450 LL5000 × W1200 × H1450 L5700 × W1200 × H1450
Egzoz Hacmi 10M3 / dak 2 Egzoz ￠ 180MM
