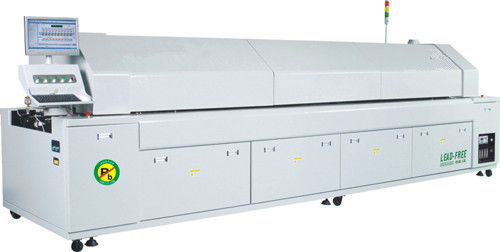

TOP8820N SMT Montaj Ekipmanları Otomatik 10 Bölge Kurşunsuz Reflow Fırın

  • TOP8820N SMT Assembly Equipment Automatic 10 Zones Lead Free Reflow Oven
  • TOP8820N SMT Assembly Equipment Automatic 10 Zones Lead Free Reflow Oven
Menşe yeri Çin
Marka adı PY
Model numarası TOP8820N
Min sipariş miktarı 1
Fiyat Negotiation
Ambalaj bilgileri kutusu

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Adı azot yeniden akış fırını Gerilim 380V / 3 Faz
konveyör doğrudan soldan sağa ısınma süresi 15 DAKİKA
Model numarası LED Reflow Fırın E8 Ağırlık 2100kg
Anma Kapasitesi 35KW
Vurgulamak

epoksi dağıtım makinesi

,

dalga lehim makinesi
Mesaj bırakın
Ürün Açıklaması
TOP8820N SMT Montaj Ekipmanları Otomatik 10 bölge kurşunsuz yeniden akış fırın

Özellikler

1. çevre dostu
2. Enerji tasarrufu
3. yepyeni tasarım, kalite ile inşa
4. Basit kullanım
5. sonra iyi- satış servis

GSD-L10 Kurşunsuz Reflow Fırın

EŞYALAR ÖZELLİKLER
Kontrol sistemi PC + PLC
Isıtma Soğutma 20 ısıtma bölgesi 2 soğutma bölgesi
Isıtma bölgesi uzunluğu 3250mm
Sıcaklık aralığı Oda sıcaklığı-350 ° C
Sıcaklık hassasiyeti ± 1 ° C
Üç sıcaklık ± 2 ° C
Soğutma Cebri soğutma (patentli soğutma sistemi)
PCB boyutu 50 ( G ) -400mm ( G )
Yüksek derecede PCB transferi 900 ± 20 mm
Aktarma Zincir ray ve örgü kemer
İletim yönü L → R ( R → L )
İletim hızı 0-2000mm / dakika ayarlanabilir
Geniş parça notaları 50-500mm
Net genişlik 460mm
Elektrik kesintisi koruması GÜÇ KAYNAĞI
Güç kaynağı A3ø380V 50HZ
Normal çalışma gücü / toplam güç tüketimi 6 / 82kW
Boyutlar (* y l *) 5800mm (L) * 1500 (B) * 1550mm (H)
Ağırlık 2250KG

Özellikleri:

l windows işletim arayüzü benimsenmiştir ve PC kontrol ve acil durum ana kontrolü dahil olmak üzere iki kontrol yöntemi cihazın güvenliğini sağlamak için tasarlanmıştır .

l Gelişmiş ısıtma yöntemi, yeniden lehimleme sırasında ortaya çıkabilecek ölü açı problemini çözer.

l PCB ısıtıldığında rüzgarın düzgünlüğünü etkili bir şekilde önleyen istikrarlı üfleme hızına sahip profesyonel rüzgar çarkı tasarımı. en verimli yeniden ısıtma elde etmek için.

lFarklı sıcaklık bölgeleri , kürk girişinin ve büyük termal kapasitenin doğru ve eşit sıcaklığını sağlamak için bağımsız ent PID kontrolü ve yukarı / aşağı ısıtma yöntemi yöntemi ile birbirinden bağımsız dolaşımı benimser .

l Isıtma koruma katmanı, iyi koruma etkisi ve yüksek ısıtma hızı ile kaliteli alüminyum silikat ısı koruma malzemesini benimser. Çalışma sıcaklığını oda sıcaklığından ısıtmak için 20 dakika sürer.

l kalite yüksek sıcaklık yüksek hızlı motor istikrarlı çalışıyor ışık titreşim ve düşük gürültü ile

l kürk na ile silindir kriko ve emniyet çubuk tarafından desteklenir güvenlik ve rahatlık sağlamak.

l PCB, yüksek stabilite sağlamak için frekans ve hız ve senkron ızgara ve zincir ile seviyesiz olarak taşınır.

l Özel kalite alüminyum alaşımlı kılavuz ray benimsenmiştir ve otomatik yakıt besleme sistemi guild rayının hata ayıklama doğruluğunu ve kullanım ömrünü garanti eder.

l UPS fonksiyonu, güç kesintisinden sonra PCB'nin normal çıkışını sağlamak ve hasarı önlemek için donatılmıştır.

l yazılım güçlü işlevi vardır. online PCB sıcaklığını ölçebilir ve zaman zaman analiz ve kaydetmek ve veri ve eğri yazdırabilirsiniz.

l PC ve PLC benimser PC / PP protokolü birbirleriyle iletişim kurarak istikrarlı çalışmayı sağlar ve sistemin çalışmasını önler.Otomatik algılama ve cihazın çalışma durumunu gösterir.

l zorla hava soğutma ; PCB sıcaklığı ≤60 ° C.

l Özel kürk na liner tasarımı, iyi ısı koruma yeteneği ve düşük güç tüketimi ile.

Ürün Özellikleri:


Makine, eşit sıcaklık ve yüksek ısı telafisi etkinliği ile ithal ısıtma panosunun ısıtma yöntemini benimser, özellikle BGA CSP bileşenlerinin satışı için uygundur.
Patent rüzgar çarkı tasarımı, rüzgar hızı rüzgar hızının frekans dönüşümü ile ayarlanmasını sağlayabilir.
Tüm sıcaklık bölgeleri, fırının sıcaklığını büyük ısı kapasitesi ile doğru hale getiren zorlayıcı didependent çevrimleri PID kontrolleri ve yukarı ve aşağı ısıtma tarzı uygular.
Isıtma hızlıdır, ısının normal sıcaklıktan çalışma sıcaklığına 30 dakikadan az sürmesi.
İthal edilmiş yüksek sıcaklıklı yüksek hızlı motorun gücü, yüksek kalitede, oluşturulan sıcak rüzgar titreşim ve gürültü olmadan kararlıdır.
Fırının üst kapağı elektrikli el kumandası, kasa ve güvenilirlik ile kaldırılır.
Adım daha az hız ayarını benimseyen zincir ve ağın faz paralel paralel konveyörü.
Palet, yüksek sertlik doğruluğu ve yoğunluğu otomatik zincir yağlayıcı dolum sistemine sahip özel alüminyum alaşımdan yapılmıştır.
Güç kapandıktan sonra PCB kartının normal çıkışını zarar görmeden sağlayan UPS güç koruma fonksiyonu.
Güçlü programlama yazılımının kontrol sistemi, PCB'nin çevrimiçi sıcaklığını tespit edebilir ve analiz edebilir, kaydedebilir ve
veri eğrileri.
PC'de MODBUS protokolü benimsenmiştir ve PLC iletişimi sistem durdurulmadan kararlı bir şekilde çalışır.
Fırının çalışma koşullarının otomatik olarak izlenmesi ve görüntülenmesi Fırının parametresi her an değiştirilebilir.
Özel lehim tasarımı, en iyi sıcaklık tasarrufu, aynı alanda en düşük güç tüketimi.
Su soğutmayı hızlı ve eşit bir şekilde sıkıştırın, hız frekans dönüşümü ile kontrol edilebilir, bu da sıcaklık geri tepmesine neden olmaz
lehimli nokta pürüzsüz ve parlak.
Azot akış ölçer, istediğiniz zaman azot akışını bilmenizi sağlar.
Oksijeni çabucak çıkarır ve yüksek saflıkta azotu kolayca sağlayabilen azotla şarj eder.
Azot sızıntısını önlemek için dikey azot sızıntı önleme teknolojisi.


Model TOP7720N TOP8820N TOP1020N
Parametrelerin ısıtma kısmı
Isıtma Bölgesi Üst7 / Alt7 Üst8 / Alt8 Üst10 / Alt10
Isıtma Bölgesi Uzunluğu 2625mm 3000mm 3750mm
Soğutma Bölgesi Miktarı Top2 / Alt2
Konveyör Sistemi
Maksimum PCB Ray tipi genişliği 400mmMesh kayış tipi 450mm
Ray Ayar Aralığı 50-400mm
Konveyör Yönü L → R (R → L)
Sabitleme Ray Tipi Ön Ray Sabit (Seçenek: Arka Ray Sabit)
Konveyör Yüksekliği Mesh 880 ± 20mm, Zincir900 ± 20mm
Konveyör Tipi Şase + Ağ
Konveyör Hızı 300-2000mm / Min
Kontrol Sistemi
Güç 3 Faz 5 Wores (380V 50 / 60Hz)
Başlangıç ​​Gücü 38Kw 45Kw 58Kw
Çalışma Yaklaşık 10Kw Yaklaşık 12Kw Yaklaşık 15Kw
Isınma Süresi Yaklaşık 20 dk
Sıcaklık Kontrol Odası Temper ature-350 ℃ aralığı
Sıcaklık Kontrolü Tam bilgisayar PID kapalı döngü kontrolü, SSR sürücü
Sıcaklık Kontrolü LCD PC + PLC
Sıcaklık Kontrol Hassasiyeti ± 1 ℃
Sıcaklık Dağıtım Hatası PCB ± 1-2 ℃
Soğutma Yöntemi Standart: Cebri Hava Tipi (Opsiyon: Su Soğutucu)
Anormal Alarm Anormal Sıcaklık (Ekstra-yüksek / Ekstra-Düşük Sıcaklık)
Kart Düşen Alarm Kulesi Işığı: Sarı Isınma; Yeşil-Normal; Kırmızı-Anormal
Makine Ebat ve Ağırlığı
Yaklaşık Ağırlık Yaklaşık 2000Kg Yaklaşık 2.200Kg Yaklaşık 2500Kg
Boyutlar (mm) U × G × Y L49000 × W1400 × H1600 L5200 × W1400 × H1600 L6000 × W1400 × H1600
Egzoz Hacmi 10 kübik / dak 2 kanal 180MM
Azot parçaları
Azot sistemi (RFN-820) / Azot akısı: 20-30m3 / saat Oksijen yoğunluğu: 500-800ppm
Harici su soğutma sistemi Güç: 3P Soğutma Hızı: ≥6 ℃ sn
