Akıllı Termal Profiler SMT Montaj Ekipmanları KIC X5 Akıllı Profil 7-12 Kanal

Menşe yeri Japonya
Marka adı KIC
Sertifika ISO
Model numarası KIC Profiler X5 Akıllı Profil
Min sipariş miktarı 1 parça
Fiyat USD 1-100
Ambalaj bilgileri Kutu
Teslim süresi 1 gün
Ödeme koşulları L / C, T / T
Yetenek temini Uzun vadeli tedarik

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Makine modeli KIC Profiler X5 Akıllı Profil Parça adı SMT Thermal Profiler İnce
Şart Orijinal yeni Malzeme Paslanmaz çelik
fonksiyon SMT Reflow Fırın Makinesi Marka KIC
Vurgulamak

otomatik vida sıkma makinesi

,

epoksi dağıtım makinesi

Mesaj bırakın
Ürün Açıklaması

SMT Akıllı Termal Profiler KIC Profiler X5 Akıllı Profil Reflow Fırın Makinesi için 7-12 Kanal

2 Yıl Garantili Sağlam ve Kompakt Donanım

This new and improved thermal profiler hardware is designed to withstand the roughest and toughest daily handling. Bu yeni ve geliştirilmiş termal profiller donanımı, en zorlu ve en zorlu günlük kullanıma dayanacak şekilde tasarlanmıştır. In addition, the electronic circuitry has been changed to tolerate a higher level of voltage spikes Buna ek olarak, elektronik devre, daha yüksek voltaj yükselmelerine dayanacak şekilde değiştirildi
that occur occasionally in some ovens and wave solder machines. bazı fırınlarda ve dalga lehim makinelerinde zaman zaman meydana gelen KIC is putting its money where its mouth is by offering a standard two year warranty on this durable profiler. KIC, bu dayanıklı profiller için iki yıllık standart bir garanti sunarak parasını ağzına alıyor.

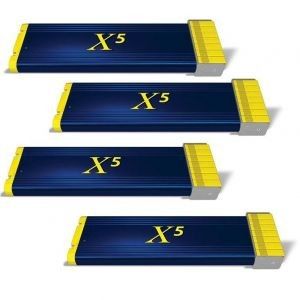

The X⁵™ thermal profiler is available in 7, 9, and 12 channel versions using standard type K thermocouple connectors. X⁵ ™ termal profil oluşturucu, standart K tipi termokupl konektörler kullanılarak 7, 9 ve 12 kanallı versiyonlarda mevcuttur. Acquiring more data in a small unit is only the beginning. Küçük bir ünitede daha fazla veri elde etmek sadece başlangıçtır. The X⁵'s industry leading performance provides better data acquisition to precisely identify what is going on with each thermal profile and process in the factory. X⁵'nin endüstri lideri performansı, fabrikadaki her bir termal profil ve süreçte neler olup bittiğini kesin olarak belirlemek için daha iyi veri edinimi sağlar. Thermal profile data are conveniently transferred to your computer via a USB connection. Termal profil verileri bilgisayarınıza bir USB bağlantısı üzerinden kolayca aktarılır. The X⁵'s RF version transfers the profile data in real time to the PC via wireless radio frequency transmitters. X⁵'in RF versiyonu, kablosuz radyo frekansı vericileri aracılığıyla profil verilerini gerçek zamanlı olarak PC'ye aktarır. Standard AAA batteries power the X⁵ and you have the option of using rechargeable batteries if you prefer. Standart AAA piller X⁵'e güç sağlar ve isterseniz şarj edilebilir pil kullanma seçeneğiniz vardır. The X⁵ is also powered via the USB cable when connected to a computer, bypassing the batteries, thus extending the duration of their use. X⁵, bir bilgisayara bağlandığında, pilleri atlayarak, böylece kullanım süresini uzatan USB kablosu ile de çalışır.

Veri İstihbarat Yazılımı

The X⁵'s thermal profiling software uses a modern, graphical interface that quickly and intuitively guides you through the task of profiling. X⁵'nin termal profil oluşturma yazılımı, profil oluşturma görevinde hızlı ve sezgisel olarak size yol gösteren modern, grafik bir arabirim kullanır. All your critical profile and process data are measured including slope, peak temperature, time above liquidous, etc. In addition, the software measures the Process Window Index™ (PWI) statistic. Tüm kritik profiliniz ve proses verileriniz eğim, tepe sıcaklığı, sıvının üzerindeki süre, vb. Dahil olmak üzere ölçülür. Ayrıca, yazılım Process Window Index ™ (PWI) istatistiklerini ölçer. The PWI mathematically and objectively identifies your profile's 'fit' to the established process window. PWI, profilinizin yerleşik işlem penceresine 'uygunluğunu' matematiksel ve objektif olarak tanımlar. A PWI less than 100 indicates an in-spec profile. 100'den küçük bir PWI spesifikasyon profilini belirtir. The PWI is lower as your process is centered within the process window. İşleminiz işlem penceresinde ortalandığından PWI daha düşüktür. Therefore, the lower your PWI, the deeper in the sweet spot of the process window. Bu nedenle, PWI'niz ne kadar düşükse, işlem penceresinin tatlı noktasında o kadar derine iner. The PWI also instantly reveals where your process or the oven needs to be adjusted. PWI ayrıca prosesinizin veya fırının nerede ayarlanması gerektiğini anında gösterir. Manual prediction capability comes standard with the X⁵ allowing you to instantly view the expected change in the profile to changes in the oven setpoints. Manuel tahmin özelliği standart olarak X⁵ ile birlikte gelir ve profildeki beklenen değişikliği fırın ayar noktalarındaki değişikliklere anında görüntülemenizi sağlar. The X⁵ dual mode includes the passive profiling recording functionality and the active oven setup and process optimization capability. X⁵ çift modu, pasif profil oluşturma kayıt işlevselliğini ve aktif fırın kurulum ve proses optimizasyonu özelliğini içerir. The Navigator Power™ software feature automates process improvement and equipment/machine optimization for you and ships standard with the X⁵. Navigator Power ™ yazılımı özelliği sizin için süreç iyileştirmeyi ve ekipman / makine optimizasyonunu otomatikleştirir ve X⁵ ile standart olarak gönderilir. Within seconds, the Navigator Power will identify the single best oven setup based on your choice of 3 optimization criteria: Saniyeler içinde Navigator Power, 3 optimizasyon kriteri seçiminize dayanarak en iyi fırın kurulumunu belirleyecektir:

İşlem penceresinin merkezi

Maksimum konveyör hızı

Minimum elektrik kullanımı

The X⁵ thermal profiler also comes standar with SPC charting software that helps reveal changes in the profile over time. X⁵ termal profil oluşturucu, zaman içinde profildeki değişiklikleri ortaya çıkarmaya yardımcı olan SPC grafik yazılımı ile standart olarak gelir. The X⁵ hardware and software establish a new generation of profiler to improve your equipment's production quality, productivity, and documentation. X⁵ donanımı ve yazılımı, ekipmanınızın üretim kalitesini, verimliliğini ve belgelerini geliştirmek için yeni nesil bir profil oluşturucu oluşturur.



See the video. Videoyu gör. In spec reflow oven setup with numerous unique component process windows on the same board. Aynı pano üzerinde çok sayıda benzersiz bileşen işlem penceresine sahip yeniden akış fırın kurulumunda.

doğruluk ± 0,5 ° C
çözüm 0.1 ° C
Dahili Çalışma Sıcaklığı: 0 ° C ila 85 ° C
Aynı oran: 0.1 ila 10 okuma / saniye
Veri noktaları: 224640
PC Bağlantısı: USB 2.0 (Std-A / Mini-B)
Güç Gereksinimleri: (3) AAA piller
Termokupl Uyumluluğu
7, 9, 12 Kanal Ünitesi K Tipi, Standart
Sıcaklık aralığı: -150 ° C ila 1050 ° C
Boyutlar (U x G x Y mm):
7 Kanal Birimi: 202,0 x 60,0 x 17,0
9 Kanal Birimi: 202,0 x 75,0 x 17,0
12 Kanal Birimi: 208,0 x 98,0 x 17,0
Termal Kalkan: Sıcaklığı Görün
Tolerans Özellikler için aşağıdaki Tablo.

Datalogger Modeli: veriler çalışmadan sonra bir USB kablosuyla bilgisayara indirilir.

Dual Unit Model: data are sent to the computer in real-time during the run. Çift Ünite Modeli: veriler çalışma sırasında bilgisayara gerçek zamanlı olarak gönderilir. Data are also stored internally for USB download after the run. Veriler ayrıca çalıştırmadan sonra USB'ye indirmek için dahili olarak saklanır.

Note: The Profiling Software may interface directly with some oven controllers, eliminating the need for manual setpoint data entry. Not: Profilleme Yazılımı, manuel ayar noktası veri girişi ihtiyacını ortadan kaldırarak bazı fırın denetleyicileriyle doğrudan arabirim oluşturabilir. Please consult your oven supplier for availability. Lütfen stok durumu için fırın tedarikçinize danışın. The Profiling Software is dongle protected. Profilleme Yazılımı donanım korumalıdır. Accuracy based on factory calibration. Fabrika kalibrasyonuna dayalı doğruluk.



Tek Sayıya Azaltılmış Profil Oluşturma

The PWI measures the profile's fit to the process window in a mathematical and objective manner by using a single number. PWI, profilin işlem penceresine uyumunu tek bir sayı kullanarak matematiksel ve objektif bir şekilde ölçer. This aids in optimizing the process by comparing and ranking alternative profiles in terms of their fit to the available process window. Bu, alternatif profilleri mevcut işlem penceresine uygunluk açısından karşılaştırarak ve sıralayarak işlemi optimize etmeye yardımcı olur. The lower the PWI, the more efficient and stable the process! PWI ne kadar düşük olursa, süreç o kadar verimli ve kararlı olur! (See the PWI data sheet for a detailed explanation) (Ayrıntılı bir açıklama için PWI veri sayfasına bakın)

Belirtilen sıcaklıkta dakika cinsinden maksimum dayanıklılık





X⁵ Kit İçeriği

Profiler

Termal Kalkan

Yazılım CD'si

Yazılım Koruma Dongle'ı

USB Kablosu (A Erkek / Mini-B)

AAA Piller (6)

Makas

Baz İstasyonu (Alıcı / Verici) *

Taşıma çantası

Termobuharlar *

Elektronik Kullanım Kılavuzu

Elektronik Donanım Kılavuzu

eldiven

Başlangıç ​​Kılavuzu

Kalibrasyon Sertifikası

Kablo USB Altın A Erkek / A Dişi Dahili
